一、测试目的
我单位受中国矿业大学的委托，对三种不同堆焊试块表面残余应力测试。
二、测试工件参数
泊松比：0.29， 弹性模量: 210GPa
屈服极限：450MPa

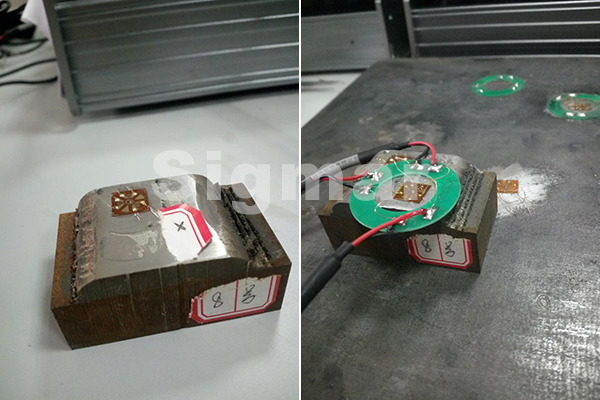

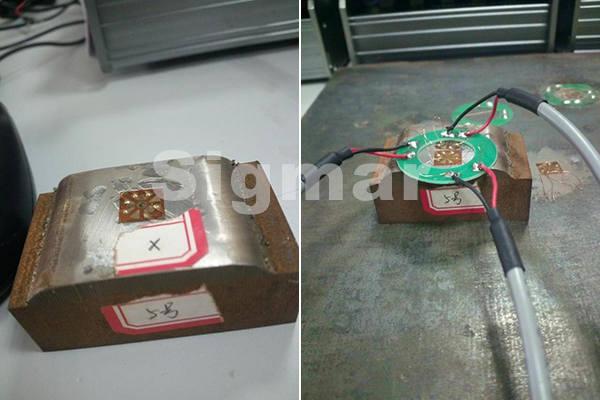

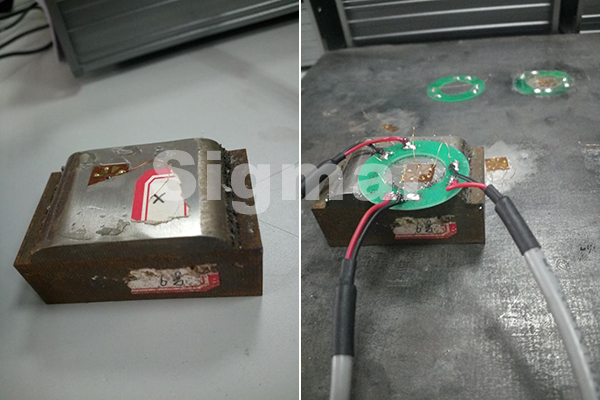

三、测点位置见照片
测试方法
残余应力测试采用盲孔法。参照ASTM标准：E837-81 《用钻孔应变测量决定残余应力的标准方法》 。

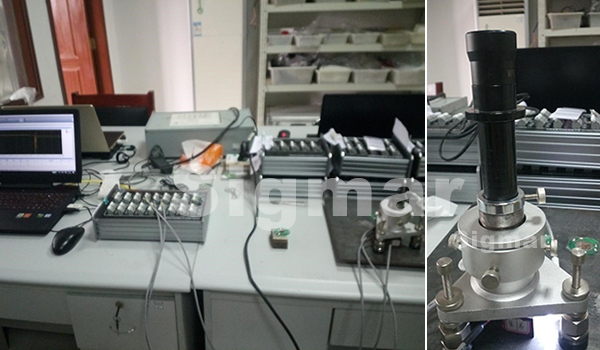

四、残余应力测试仪器
ASMB2-32型应变采集器、RSD-1型打孔仪及BSF120-1.5CA-T应变花。
设备生产厂家：济南西格马科技有限公司
五、测试地点：济南西格马科技有限公司
六、测试时间：2017年9月15日
七、测试结果数据

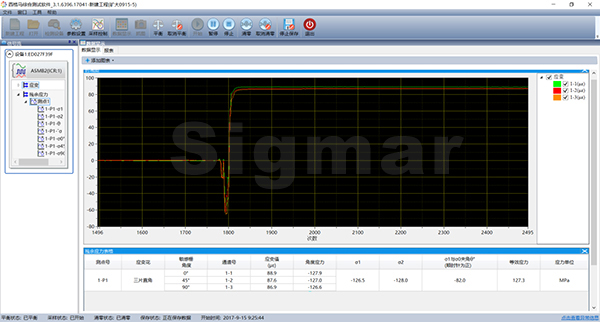

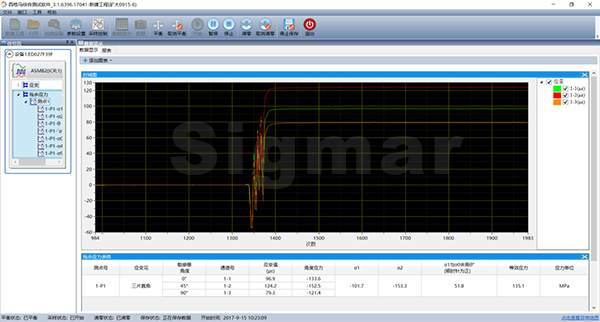

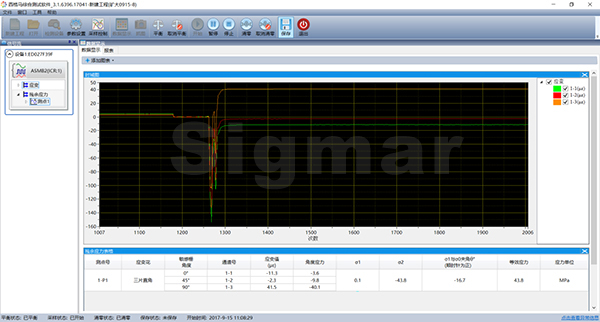

5、6、8号试块测试数据
| 堆焊试块 | 应变值 | 残余应力（没输附加应变） | 残余应力（输附加应变\修正） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ε1 | ε2 | ε3 | σ1（MPa） | σ2（MPa） | σ（MPa） | Θ（。） | σ1（MPa） | σ2（MPa） | σ（MPa） | |
| 5号 | 88.9 | 87.6 | 86.9 | -126.5 | -128 | 127.3 | -82 | -140.3 | -159 | 150.5 |
| 6号 | 96.9 | 124.2 | 79.3 | -101.7 | -153.3 | 135.1 | 51.8 | -132.3 | -158.7 | 147.3 |
| 8号 | -11.3 | -2.3 | 41.5 | 0.1 | -43.8 | 43.8 | -16.7 | -57 | -100.8 | 87.5 |
